观察检查点的平面误差，方案一至方案六均不能满足1∶ 1 000正射影像图的一般地物点平面中误差0. 2 m，方案七至方案九均可满足规范精度要求，其中方案九的平面精度最好。
通过对检查点精度统计表的数据，加以分析绘制中误差曲线图( 如图2 所示) ，可以直观地看出9 种方案计算出检查点的平面中误差数值逐次递减。随着控制点的密度增加，空三加密的精度有所提升，检查点的平面精度也越来越好。

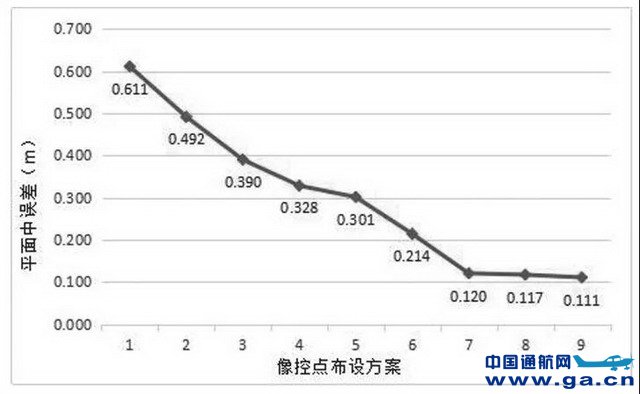

 图2 像控点不同布设方案平面中误差曲线图
观察检查点的平面中误差的变化趋势( 见图2) ，方案一到方案七平面中误差减小幅度较大，方案七到方案九中误差的变化幅度趋于平稳，由此可知，虽然检查点平面精度随控制点的密度增加而提升，但当控制点的数量达到一定程度后，增加平面控制对平面精度的影响不大。
传统的摄影测量规范由航线跨度和基线跨度的形式布设像控点，需要布设140 个点左右，而方案九按照预设400 m 间距布设111 个像控点，其平面中误差为0. 11 m，由此可知，当像控点布设到140 个点时，平面精度也不会有较大提高，因此，不必严格按照传统空三的区域布点要求，可以根据具体情况，按照合适的间距布设像控点。
综上所述，像控点布设的间距控制在1 000 m以内，可以满足地籍调查工作底图的精度要求，控制在800 m 以内，区域网空三解算的稳定性和精度均较优。虽然布设间距在400 m 以内，平面精度最好，但外业测量控制点成本较高，不予考虑; 因此布设像控点较为理想的间距是600—800 m，但随着测区的面积增大和有不规则的区域存在，同时顾及到无人机飞行姿态不稳定等因素，从内外业综合考虑，方案八是既经济又有效的像控点布点方式，即像控点布设的间距在600 m 左右最为合适。
结束语
本文以新疆和硕县塔哈其乡古努恩布呼村作为实验区，利用固定翼轻型电动无人飞机航摄系统，基于布设方式及数量进行探讨，根据精度验证的分析结果，在满足农村地籍调查工作底图的平面精度要求的基础上，总结出像控点合理布设较合理的方案，由此得到以下结论:
1) 增加平面控制能提高区域网平差的整体精度，采取密集布设像控点的方式，地物点的平面精度得到明显提升，但当控制点的数量达到一定程度后，增加平面控制对平面精度的影响不大。
2) 本次无人机航飞数据制作出1∶ 1 000正射影像，是用于地籍调查工作底图，高程精度不做要求，通过内业矢量化后的数字线化图，可以满足地籍图平面中误差为0. 4 m的精度要求。
3) 按照传统的摄影测量规范由航线跨度和基线跨度的形式布设像控点，需要布设140 个点左右，为了减少野外像控点布设数量，并且能满足1∶ 1 000农村地籍调查调绘底图平面精度，像控点布设的间距在600 m 左右，布设47 个像控点是既经济又有效的布点方式。文章来源：勘测联合网
|
